LED电子显示屏制作教程

发布时间:2016-04-04 13:52浏览量: 文章来源:未知 网站编辑:江苏天地广告鲨鱼
LED电子显示屏制作首先要安装磁铁到单元板上

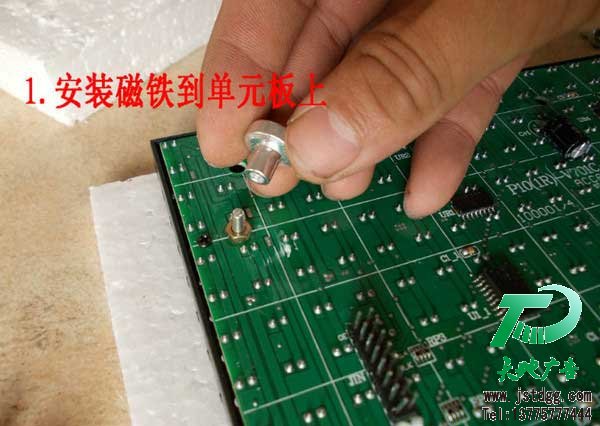

1、安装磁铁到单元板上
磁铁安装完了以后,就是摆放板子,如图所示。

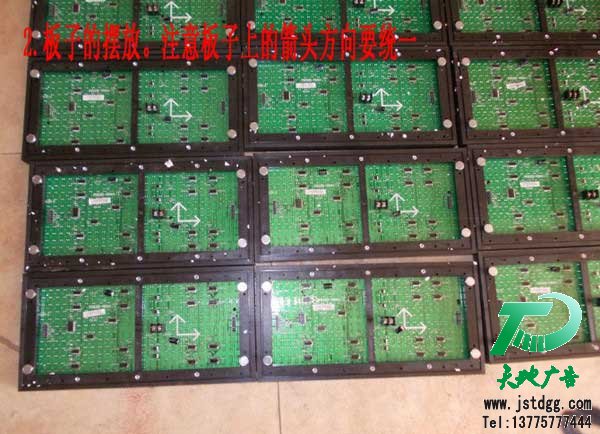

2、板子的摆放。注意板子上的箭头方向要统一
单元板排放整齐以后就要连接电源线了。
天地广告LED电子显示屏

天地广告LED电子显示屏

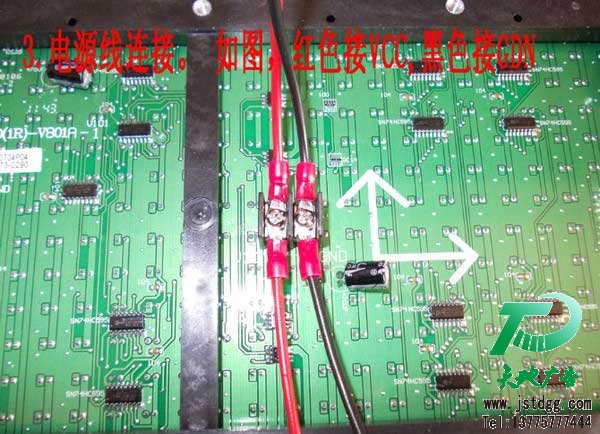

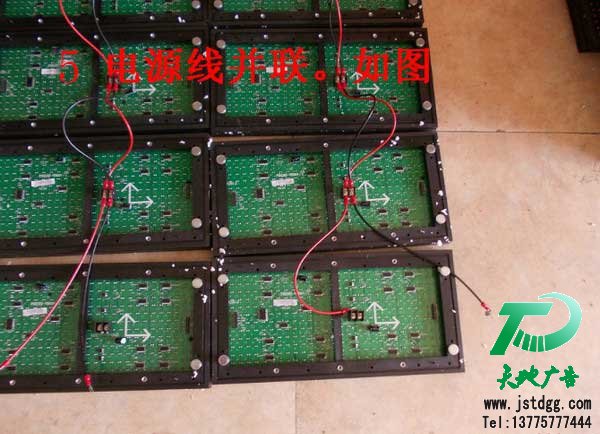

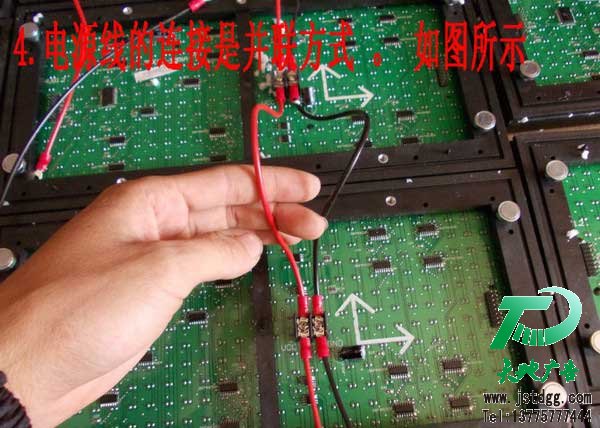

单元板中间连接的电源线并联的如图
天地广告LED电子显示屏

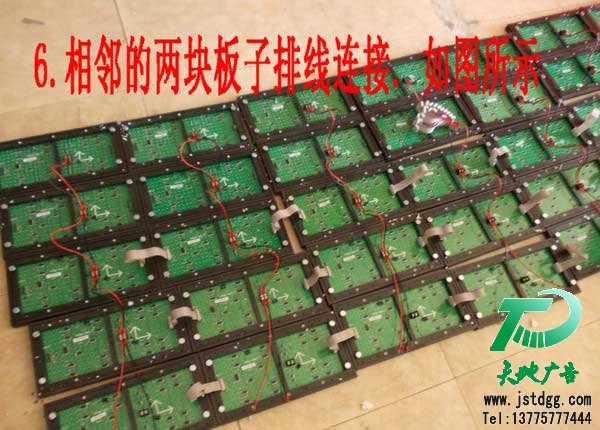

 电源线连接完了以后就要连接排线了,如下图所示,相邻的两块板子用排线连接。
天地广告LED电子显示屏
所有的排线连接完了以后就要把板子上的电源线和适配电源相连。压紧线头的螺丝要上紧,避免板子脱落时摔到地上。电源的连接如下图所示:
天地广告LED电子显示屏

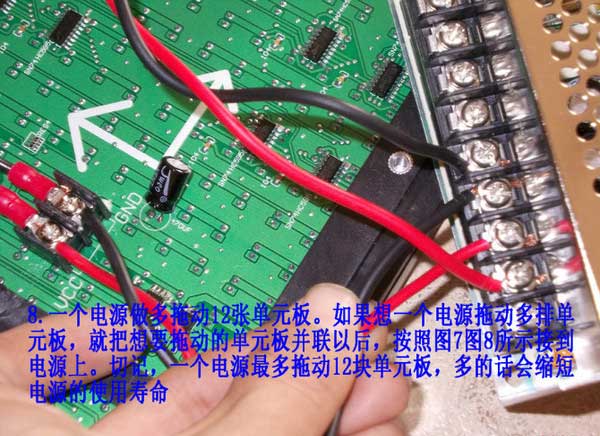

电源上的压紧螺丝不能压到线皮,否则时间长了会出现接触不良的情况。适配电源最多拖动12块单元板,否则适配电源的寿命会缩短。
天地广告LED电子显示屏

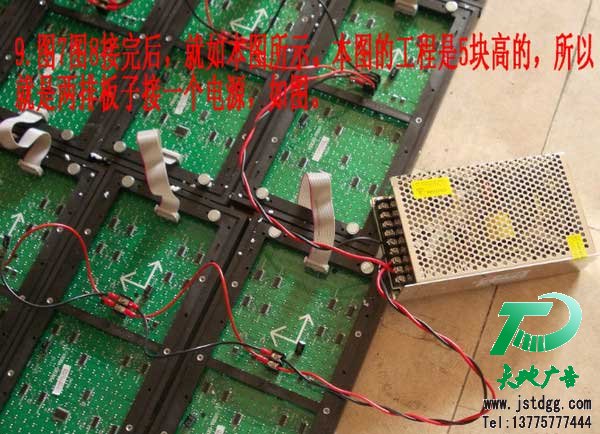

适配电源接好以后如下图所示,本图的工程是5块高的,所以就是两排一共10块单元板接到适配电源上
天地广告LED显示屏

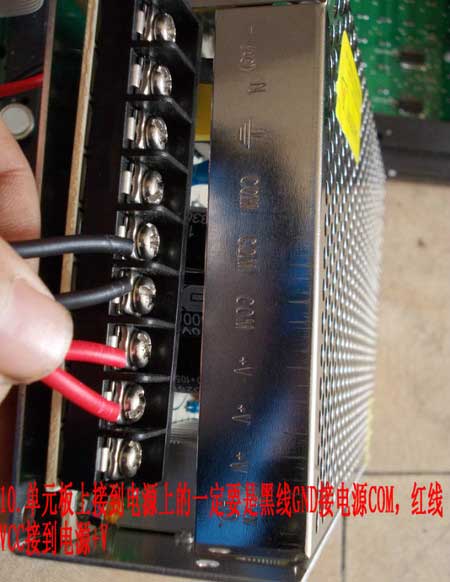

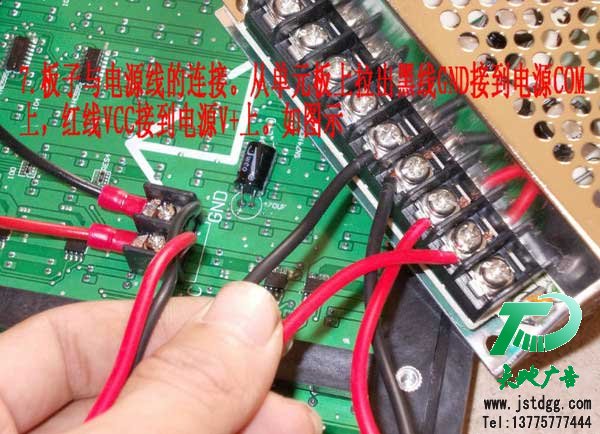

单元板接到适配电源上的一定要是GND连 COM。VCC连接+V。如下图。假如你是20块板子大的屏,那就是两个适配电源,每10块板子连接一个适配电源。以此类推。
天地广告LED电子显示屏

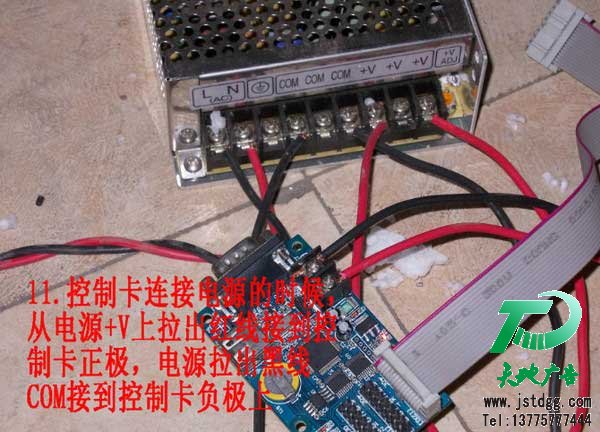

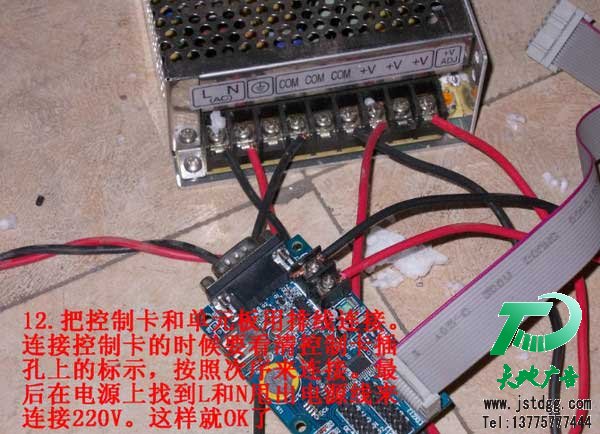

接完了电源线和排线以后就剩下控制卡的连接了。控制卡的连接和单元板连接是一样的,控制卡背面有正负级标示,正极连接适配电源+V上面,负极连接到适配电源COM上。如下图所示:
天地广告LED电子显示屏
在适配电源上有L和N的标识,这是来连接220V电压的。
天地广告LED电子显示屏
好了。到这里我们的线路都接好了。
接下来我们来做一下显示屏的边框。边框根据显示屏的实际尺寸来裁。

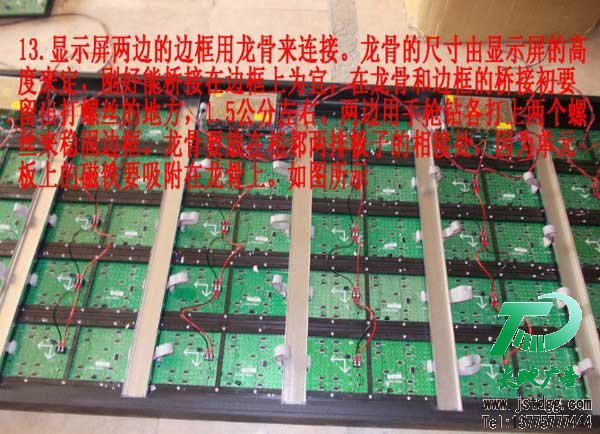

把裁好的边框夹紧单元板,然后用龙骨打上螺丝把他们连接起来。龙骨要放在两块板子的连接处,因为磁铁是要吸附在龙骨上边。如下图所示:

天地广告LED电子显示屏
龙骨和边框固定的时候一定要夹紧单元板,不能有太大缝隙。
电源和龙骨的固定方式是一样的,拿手枪钻打螺丝在边框上。
打螺丝的时候力度一定要适宜,避免螺丝打滑,那样就达不到固定的效果了。
天地广告LED电子显示屏

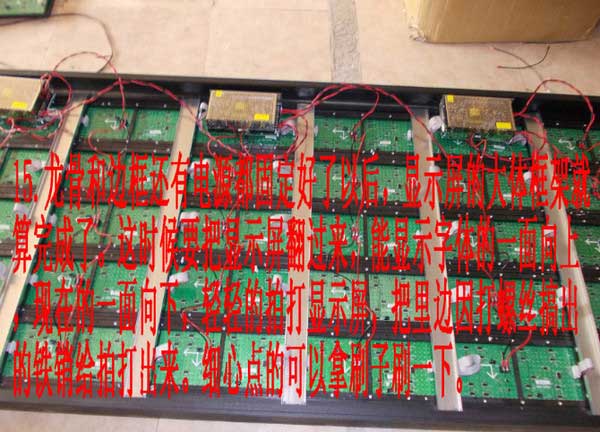

电源龙骨和边框都固定好了以后,大体的框架就成了。这时候在打螺丝的地方会有一些铁销,这些铁销可是一定要清理干净的,否则就有可能会出现单元板短路或者显示不良的现象。所以,在大体框架做完以后,要小心翼翼的把显示屏反过来,显示字体的一面朝上,然后轻轻地拍打显示屏,把里边的铁销拍出来,也可以拿刷子刷一下。

天地广告LED电子显示屏
处理完了铁销,要严格检查线路有没有接错或者哪里的线没有压紧,避免接电以后短路情况的发生。

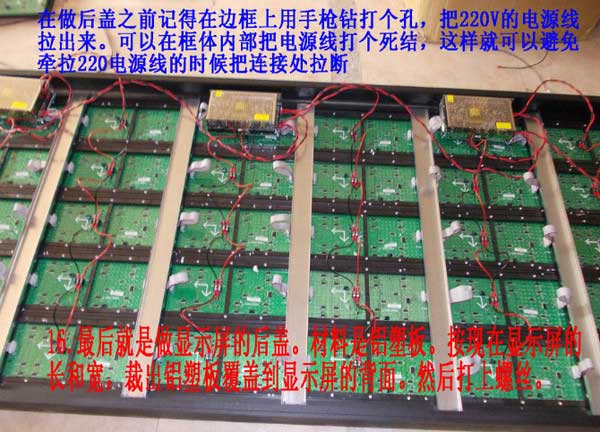

检查完线路没有问题以后就可以制作显示屏的后盖了。(在这之前要记得把220V的电源线拉出来哟。你可以在边框上用手枪钻打一个空,然后在线上打上一个死结,然后把电源从孔里拉出。这样死结就能挡到孔那里,避免过度牵拉220V电源线的时候造成连接处脱落的发生。)
LED电子显示屏后盖的材料都选用铝塑板,按照显示屏的尺寸把裁好的铝塑板覆盖到显示屏的背面,然后用螺丝固定。
天地广告LED电子显示屏

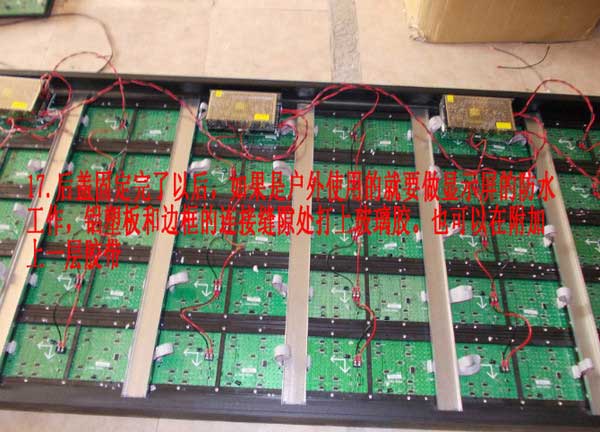

固定完了后盖,还没有完。室外的LED电子显示屏我们是要做防水工作的。在铝塑板和边框的缝隙里,我们要打上玻璃胶,然后再加上一层胶带,还有单元板和边框的缝隙里我们也要打上玻璃胶,这样就可以避免水从后盖余边框的连接处流水显示屏内部。
天地广告LED电子显示屏
