如何DIY灯牌的制作方法

发布时间:2016-12-07 11:00浏览量: 文章来源:天地广告有限公司 网站编辑:陈慧敏

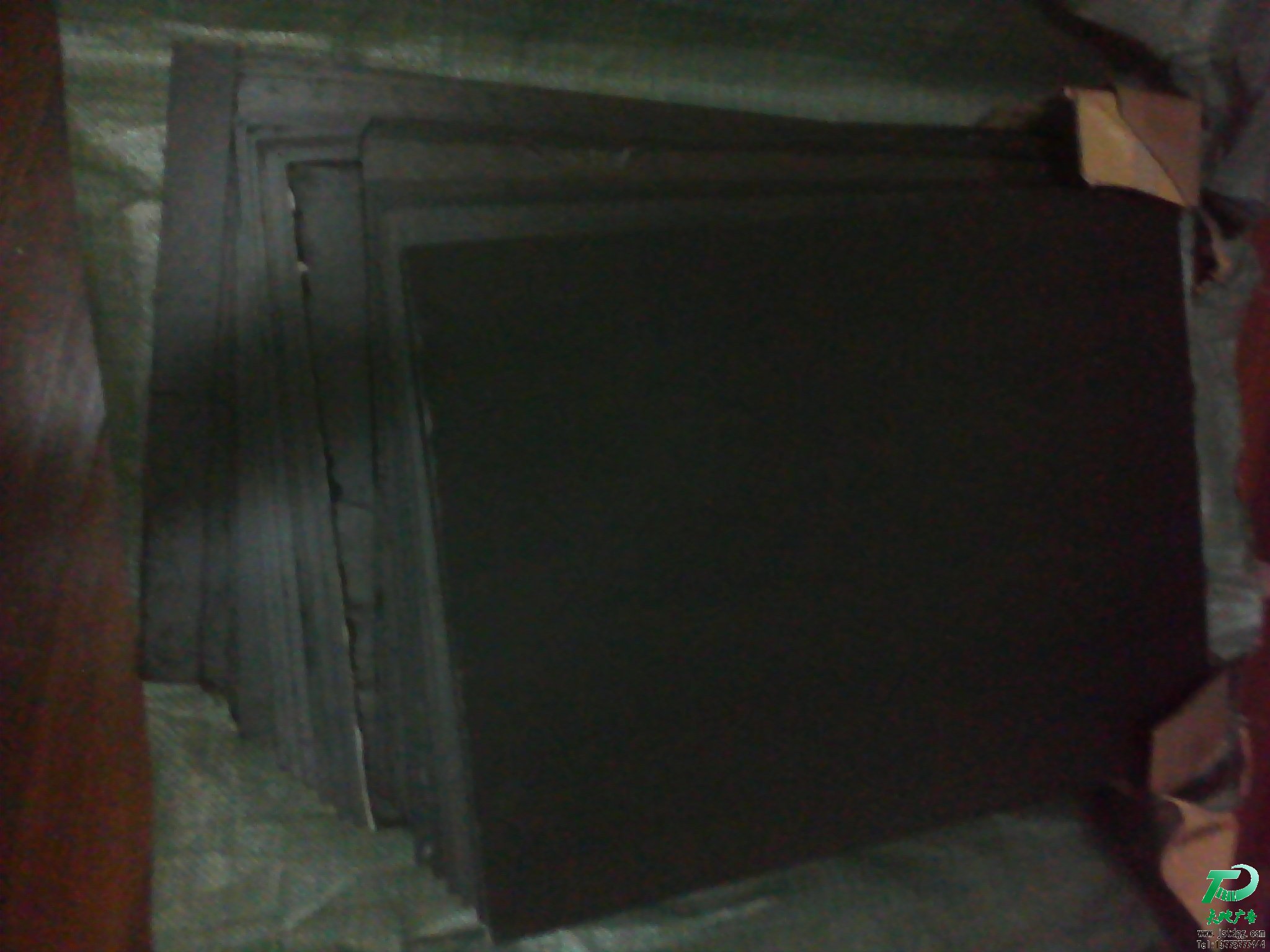

刚买回来的KT板 黑色 目前是45*60 大小 打算做完之后再做修剪

灯牌

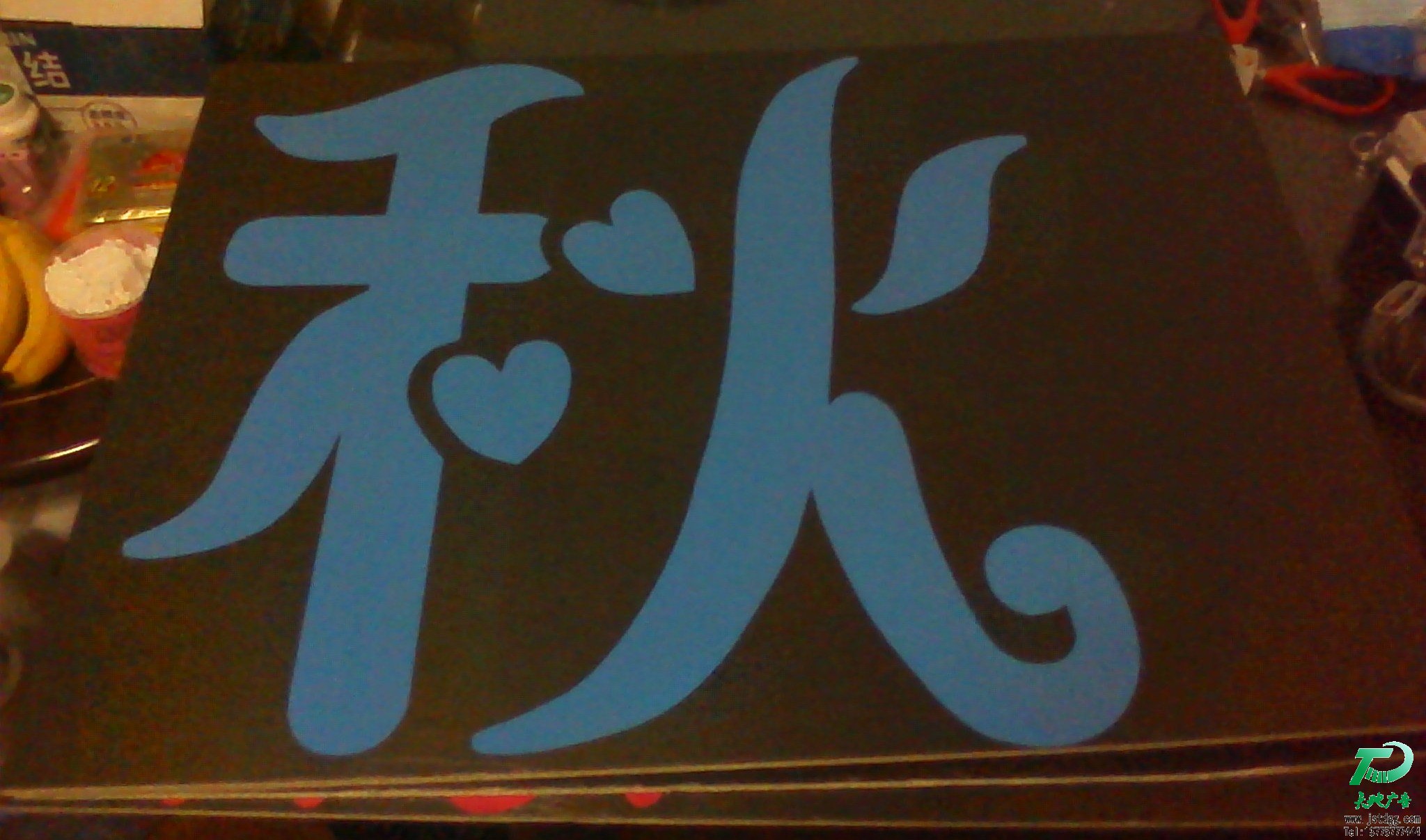

在黑色的KT板上贴上事先刻好的不干胶字

灯牌

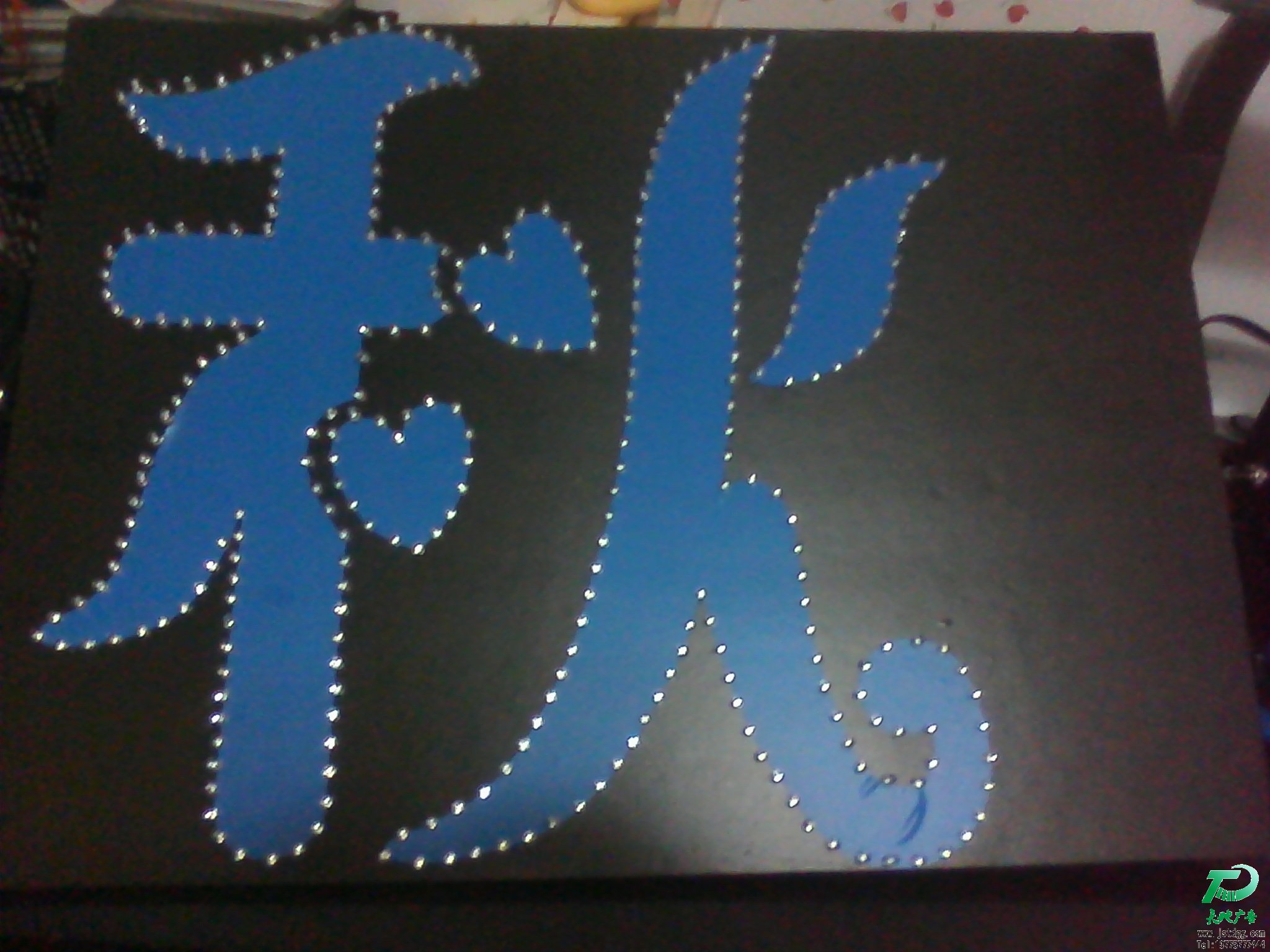

按照刻好的字的外部轮廓 把LED小灯珠一个个扎进KT板 每两个间隔不超过1cm

灯牌

如上图那样讲LED灯珠插进KT板后 翻转面板 可见到LED灯珠的正负极如下图 长腿是正极 短腿是负极 (插灯珠时要注意 长腿和长腿的在一边 短腿和短腿在一边 否则后面排线就混乱了)

灯牌

接下来 将长腿对长腿 短腿对短腿 顺一个方向 将正负极压倒在KT板上 排好顺序

灯牌

然后把正负极分别按顺序焊接起来 注意拐弯处排线要仔细 避免正负极碰在一起 发生短路 不够长的地方可以用导线连接

笔画之间用导线(飞线)连接 正极接正极 负极接负极 这样所有灯珠就都是并联 万一有个别灯珠不亮 不至于影响到其他灯珠

焊接好的电路图如下

灯牌

最后焊上电池盒 电池盒红线正极接灯珠电路正极 电池盒黑线负极接灯珠负极 然后安上电池 打开开关 灯牌DIY制作就万事大吉了

灯牌
